Scaldaqua X A Scaldabagno Murale a Gas a bassa emissione di NOx
-
RENDIMENTO 85%
-
11 - 14 L / min
-
ACQUA SANITARIA
-
2,7 ÷ 14 L / min (ACS)
-
METANO / GPL
-
CLASSE ENERGETICA
Disponibile nelle versioni da 11 lt/min e 14 lt/min entrambe con dimensioni molto compatte.
Risparmio energetico
Questo prodotto in classe energetica A garantisce risparmio ed efficenza.
Semplicità di utilizzo
Grazie al pannello di controllo la gestione risulta molto semplice e intuitiva adatta a fasce di età più anziane.
Detrazione fiscale
Scaldaqua X 14A, essendo in classe A, usufruisce della detrazione fiscale secondo la normativa vigente.
Modulazione camera aperta
La modulazione di fiamma del bruciatore è gestita da una valvola di modulazione che consente di mantenere costante la temperatura anche al variare della quantità di acqua richiesta garantendo in questo modo una ottimizzazione dei consumi. Pertanto la potenza dello scaldabagno, così, varia in funzione della portata d’acqua e della temperatura impostata dall’utente.
Di serie
• Dima e staffa di installazione
• Limitatore di portata
• Batterie
Optional
• Kit di trasformazione da metano a GPL

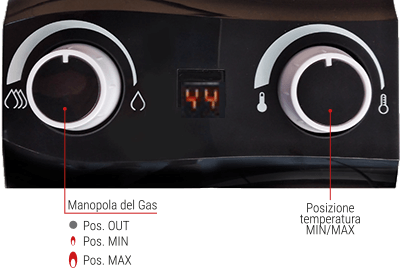

Pannello comandi con display digitale
Manopola del GAS
Serve per accendere, spegnere e regolare la portata del gas dello scaldabagno e di conseguenza regolare la temperatura dell’acqua, in modo rapido e funzionale.
Manopola di regolazione temperatura
Serve per regolare la temperatura dell’acqua, regolandone la portata.
Alimentazione
2 batterie da 1.5 V, per cui non necessita di essere collegato alla rete elettrica.

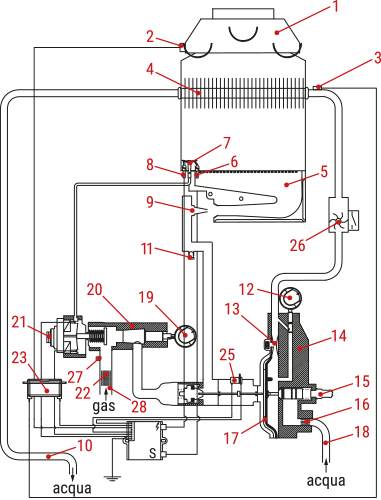

Schema di funzionamento
- 1. Cappa scarico
- 2. Dispositivo di controllo fumi
- 3. Sonda NTC
- 4. Scambiatore di calore
- 5. Bruciatore
- 6. Elettrodo di accensione
- 7. Bruciatore pilota
- 8. Elettrodo di ionizzazione
- 9. Iniettore
- 10. Uscita acqua calda
- 11. Presa di pressione gas
- 12. Regolatore di temperatura
- 13. Venturi
- 14. Gruppo acqua
- 15. Valvola di sicurezza
- 16. Filtro ingresso acqua fredda
- 17. Membrana
- 18. Entrata acqua fredda
- 19. Economizzatore
- 20. Valvola gas
- 21. Dispositivo di controllo
- 22. Filtro gas
- 23. Contenitore batteria
- 24. Scheda elettronica di controllo
- 25. Microswitch
- 26. Flussimetro sanitario
- 27. Presa di pressione gas
- 28. Raccordo Gas
