HydroElectric 10 Modulo interno idronico per pompe di calore
-
COP 4,72
-
EER 4,60
-
RISCALDAMENTO 75°C
-
ACS 70ºC
-
RANGE LAVORO -25°C / +45°C
-
CLASSE ENERGETICA A 35°C
-
CLASSE ENERGETICA A 55°C
Il Kit è contenuto all’interno di un modulo estetico, con possibilità di installazione a vista, dotato di attacchi semplificati posizionati su apposita dima sul retro dello stesso.
Soluzione ideale per la produzione di ACS in abbinamento alla pompa di calore Greenova, all’interno di appartamenti in cui non si vuole optare per lo scaldacqua in pompa di calore.
Rappresenta un modulo da centrale in quanto ad esso vanno collegati i due tubi di mandata e ritorno dalla pompa di calore, i due tubi di mandata ritorno impianto, ingresso acqua fredda e mandata acqua calda sanitaria.
Detrazione fiscale
Questa tipologia di prodotto usufruisce della detrazione fiscale secondo la normativa vigente.
N.B.: il servizio di primo avviamento della pompa di calore è obbligatorio e deve essere eseguito esclusivamente da un Centro Assistenza Autorizzato BSG; in caso contrario, la garanzia convenzionale di 24 mesi non potrà essere attivata, restando valida solo quella legale di 12 mesi.
Schema funzionale
Composizione
- Serbatoio inerziale da 30 L per il corretto funzionamento della pompa di calore
- Accumulo di acqua calda sanitaria da 190 L
- Vaso espansione impianto da 8 L
- Vaso di espansione circuito sanitario da 8 litri
- Valvola deviatrice motorizzata a 3 vie per la produzione di ACS
- Riscaldatore elettrico di back up per circuito sanitario
- Riscaldatore elettrico di back up per il circuito di riscaldamento (opzionale)

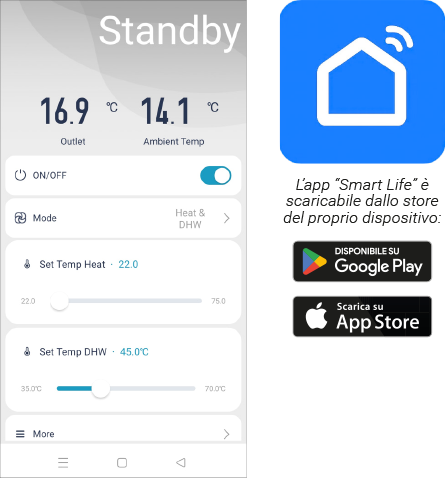

Gestione remota
Per il prodotto è disponibile l’app “Smart Life” che, grazie alla connessione Wi-Fi, consente all’utente di regolare il prodotto attraverso lo smartphone.
Wi-fi di serie con app dedicata.
Funzionamento estivo
Il funzionamento in sanitario è analogo a quello invernale. è inoltre possibile collegare il bollitore ad una fonte solare opzionale (è necessario quindi uno scambiatore di calore, tra bollitore e pannello solare).
L’ acqua deviata nel disgiuntore, prodotta dalla pompa di calore in modalità raffrescamento, serve a raffreddare gli ambienti, viene inviata a fan coil, split, pannelli radianti.
Funzionamento invernale
La pompa di calore invia il fluido caldo (acqua) ad una valvola deviatrice per dirigerla alla serpentina del bollitore o all’interno del disgiuntore.
Nel primo caso l’ acqua riscalda un bollitore sanitario da 190L, ad integrazione del calore fornito dalla PDC è presente una resistenza da 1200W.
Nel secondo caso l’ acqua inviata al disgiuntore viene distribuita all’impianto, possono essere gestite diverse zone, sia in alta che in bassa temperatura.
Ad integrazione del calore fornito dalla PDC può essere montata (opzionale) una resistenza con potenza fino a 1500W, inoltre il calore può essere fornito anche da una caldaia esterna.
Vantaggi
- Riduzione delle emissioni inquinanti
- Semplificazione impiantistica. Infatti, l’unità Integra ha al suo interno numerosi componenti quali, accumuli, valvole, vasi d’espansione, circolatore di rilancio, ecc
- Risparmio economico grazie al maggiore rendimento della PDC rispetto ad una normale caldaia
- Apporto di energia al bollitore da parte di una fonte solare
- Estrema flessibilità, avendo la possibilità di integrare il calore eventualmente mancante, mediante le resistenze o la caldaia esterna
- Riduzione del numero delle inversioni di ciclo della PDC (passaggio da produzione del freddo a quello ACS) grazie all’energia fornita al bollitore dall’impianto solare durante il periodo estivo
- Maggiore continuità nell’erogazione del freddo, quindi un elevato comfort percepito dall’utente
Dimensionali unità interna
Dimensionali unità esterna
Elementi forniti di serie per unità esterna
Schema idraulico
Dati Tecnici
Unità interna
| Parametro | Unità | Valore |
|---|---|---|
| Peso e volumi | ||
| Peso netto | kg | 170 |
| Peso con l’acqua | kg | 380 |
| Volume bollitore | L | 190 |
| Volume accumulo | L | 25 |
| Pressione | ||
| Dell’accumulo max | ||
| Del bollitore max. | ||
| Alimentazione | ||
| Alimentazione | V/Hz | 230 / 50 |
| Potenza massima assorbita (1 resistenza / 2 resistenza) | kW | 1,3 / 2,8 |
| Corrente massima assorbita (1 resistenza / 2 resistenza) | A | 6,21 / 13,37 |
| Dimensioni | ||
| Dimensioni unità interna (LxPxA) | mm | 670 x 650 x 2000 |
| Scambiatore | ||
| Superficie scambiatore | m² | 2,0 |
| Resistenza | ||
| Resistenza elettrica ACS | kW | 1,2 |
| Vaso espansione | ||
| Lato sanitario | L | 8 |
| Lato riscaldamento | L | 8 |
| Attacchi | ||
| Circuito di raffreddamento / riscaldamento | inch | 1” G |
| Circuito sanitario | inch | 3/4 “ G |
Unità esterna
| Parametro | Unità | Valore | ||
|---|---|---|---|---|
| CLASSE DI EFFICIENZA ENERGETICA | ||||
|
||||
| RISCALDAMENTO | ||||
| FUNZIONAMENTO INVERNALE A7/W35 | ||||
| Potenza nominale | kW | 10,0 | ||
| Potenza assorbita | kW | 2,120 | ||
| COP | W/W | 4,72 | ||
| FUNZIONAMENTO INVERNALE A7/W55 | ||||
| Potenza nominale | kW | 9,0 | ||
| Potenza assorbita | kW | 2,800 | ||
| COP | W/W | 3,21 | ||
| RAFFREDDAMENTO | ||||
| FUNZIONAMENTO ESTIVO A35/W18 | ||||
| Potenza nominale | kW | 9,8 | ||
| Potenza assorbita | kW | 2,130 | ||
| EER | W/W | 4,60 | ||
| FUNZIONAMENTO ESTIVO A35/W7 | ||||
| Potenza nominale | kW | 9,0 | ||
| Potenza assorbita | kW | 2,980 | ||
| EER totale | W/W | 3,02 | ||
| ERP | ||||
| SPF a 35°C | A+++ | |||
| SPF a 55°C | A++ | |||
| Prated (ERP) a 35°C | kW | 9,16 | ||
| Prated (ERP) a 55°C | kW | 9,01 | ||
| SCOP a 35°C | W/W | 4,94 | ||
| SCOP a 55°C | W/W | 3,73 | ||
| Rendimento stagionale ηs (ETA s) a 35°C | % | 194,7 | ||
| Rendimento stagionale ηs (ETA s) a 55°C | % | 146,3 | ||
| SPECIFICHE TECNICHE | ||||
| Grado di protezione | IPX4 | |||
| Refrigerante tipo | (GWP) | R290 | ||
| Refrigerante carica | Kg | 1 | ||
| Campo lavoro riscaldamento temp. esterna | °C | -25~35 | ||
| Campo lavoro riscaldamento lato acqua | °C | 22~75 | ||
| Campo lavoro raffrescamento temp. esterna | °C | 5~52 | ||
| Campo lavoro raffrescamento lato acqua | °C | 5~25 | ||
| Campo lavoro produzione ACS temp. esterna | °C | -25~45 | ||
| Campo lavoro produzione ACS lato acqua | °C | 35~70 | ||
| Potenza sonora secondo EN 12102-1 | dB(A) | 61 | ||
| Pressione sonora | dB(A) | 47 | ||
| Resistenza elettrica ausiliaria di serie | kW | 3 | ||
| Alimentazione elettrica | 220-240V~ 50Hz | |||
| Circolatore impianto - Tipo | Circolatore a flusso | |||
| Circolatore impianto - Portata | m³ /h | 0.5~2.15 | ||
| Circolatore impianto - Prevalenza utile | m | |||
| Vaso espansione - Volume | L | 5 | ||
| Pressione Valvola Sicurezza lato acqua | bar | |||
| Connessioni Idrauliche ingresso acqua | pollici | G1’’/G1’’ | ||
| Connessioni Idrauliche uscita acqua | G1’’/G1’’ | |||
| DIM/PESO | ||||
| Dimensioni nette | L x H x P mm | 1050×1002×490 | ||
| Dimensioni imballo | L x H x P mm | 1145×1162×540 | ||
| Peso netto | Kg | 113 | ||
| Peso lordo | Kg | 123 | ||
Efficienza energetica:
(1) Riscaldamento d’ambiente a media temperatura (55°C) in condizioni climatiche “average”
(2) Riscaldamento d’ambiente a bassa temperatura (35°C) in condizioni climatiche “average”
Prestazioni riferite alle seguenti condizioni:
(3) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 30/35°C
(4) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 40/45°C
(5) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 23/18°C
(6) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 12/7°C
| Codici prodotto | |
|---|---|
| Nome modello | HydroElectric 10 R290 |
| Codice prodotto | 101812032000 |
| Codice per avviamento pompa di calore | 671000000000 |
