Multiparva 3.0 F 95
-
MODULAZIONE 1:9
-
PRESS MAX 6 BAR
-
METANO O GPL
-
RENDIMENTO 97,8%
-
CLASSE ENERGETICA

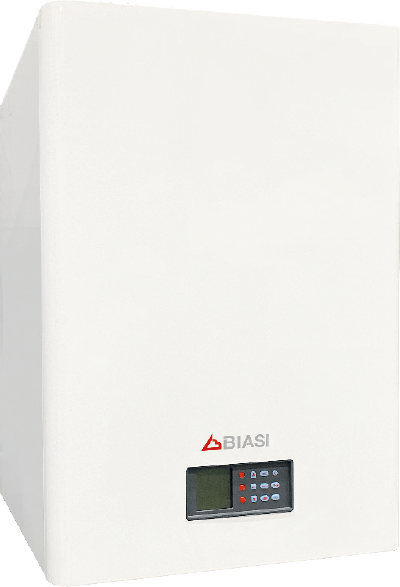

Multiparva 3.0 F 95 è una caldaia a condensazione di ultima generazione ad altissimo rendimento solo riscaldamento dotata di bruciatore premiscelato modulante a basse emissioni e scambiatore inox a condensazione ad alte prestazioni.
Può essere installata singolarmente oppure si possono combinare fino a 6 moduli, della stessa potenza o misti, sfruttando direttamente l’elettronica di caldaia.
Sfrutta il principio della condensazione: grazie all’innovativo scambiatore INOX – uno dedicato solo alla condensazione – riesce a recuperare il calore latente contenuto nei fumi, arrivando ad ottenere rendimenti fra i massimi della categoria.
Può essere installata all’interno di un locale caldaia oppure, grazie all’apposita versione Roof Top racchiusa all’interno di un armadio, all’esterno dell’edificio o sul tetto dello stesso, soluzione estremamente vantaggiosa in caso di riqualificazione termica di una centrale termica.
Multiparva 3.0 F 95 è in classe A, quindi usufruisce delle detrazioni fiscali secondo la normativa vigente.
La caldaia a condensazione Multiparva 3.0 può essere installata singolarmente in installazioni solo riscaldamento (SR) o riscaldamento con predisposizione per abbinamento a bollitore remoto (SV), grazie all’abbinamento degli appositi kit.
Può essere installata all’interno di un locale caldaia oppure, grazie all’apposita versione Roof Top racchiusa all’interno di un armadio, all’esterno dell’edificio o sul tetto dello stesso, soluzione estremamente vantaggiosa in caso di riqualificazione di una centrale termica. Il modulo è preassemblato e contiene all’interno la caldaia e il relativo kit (SR o SV).
Nuovo scambiatore Duopower
Per la potenza 95 kW modello Duopower 8+4
Caratteristiche
- Composto da due camere sovrapposte
- Interamente in acciaio inox
- Massima pressione di esercizio 6bar
- Massima perdita di carico tra 4.2 e 4.5 mca

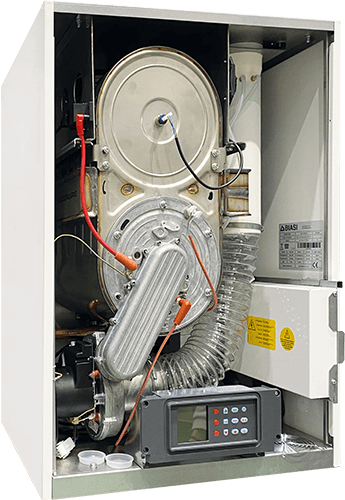

Schema di funzionamento
- 1. Scambiatore
- 2. Bruciatore
- 3. Elettrodi
- 4. Scheda Elettronica
- 5. Display
- 6. Valvola gas
- 7. Ventilatore
- 8. Circolatore
- 9. Trasduttore di pressione
- 10. Valvola di sicurezza (5,4 bar)
- 11. Vaso di Espansione
- 12. Sonda fumi
- 13. Termostato di sicurezza
- 14. Sonda Mandata
- 15. Sonda Ritorno
- 16. Sonda Corpo
- 17. Termofusibile
- 18. Pressostato Sifone (tutti i modelli)
Pressostato APS (M158HE.115/F & M158HE.150/F)
Schema di principio
- 1. Vaso d’espansione (solo modello /F)
- 2. Accenditore remoto
- 3. Valvola sfiato automatica
- 4. Scarico sfiato
- 5. Sonda NTC corpo caldaia
- 6. Termostato di sicurezza
- 7. Circolatore Modulante (solo modello /F)
- 8. Tubo mandata riscaldamento
- 9. Sonda NTC mandata riscaldamento
- 10. Valvola gas
- 11. Entrata gas
- 12. Sifone scarico condensa
- 13. Tubo scarico condensa
- 14. Rubinetto scarico caldaia
- 15. Scarico valvola di sicurezza
- 16. Tubo ritorno riscaldamento
- 17. Trasduttore di pressione
- 18. Valvola di sicurezza non qualificata (solo modello /F)
- 19. Sonda NTC ritorno riscaldamento
- 20. Manometro
- 21. Ventilatore
- 22. Bruciatore
- 23. Condotto aspirazione aria completo di silenziatore
- 24. Elettrodo di rilevazione fiamma
- 25. Termostato Camera di Combustione
- 26. Elettrodo di accensione
- 27. Scambiatore primario condensante
- 28. Sonda fumi
- 29. Attacco condotto espulsione fumi
- 30. Pressostato Sifone
- 31. Pressostato Aria (APS)
(solo M158HE.115/F & M158HE.150/F) - 32. Termofusibile Posteriore
Dimensione attacchi
- MI Mandata impianto (1”1/4 M)
- RI Ritorno impianto (1”1/4 M)
- SD Scarico sifone condensa (Ø 25 mm)
- SV Scarico valvola di sicurezza
- SCScarico caldaia
Configurazione solo riscaldamento (SR)
Il kit applicazione SR è composto da un separatore idraulico, utile per interfacciare la caldaia all’impianto e un gruppo sicurezze INAIL conforme a quanto richiesto dalla raccolta “R”. È disponibile anche nella versione per installazione libera con scambiatore di calore e gruppo sicurezze INAIL, in alternativa al Kit applicazione SR.
- 1. Caldaia
- 2. Modulo sicurezze INAIL
- 3. Separatore idraulico (*)
- 4. Valvola intercettazione combustibile
- 5. Collettore ritorno impianti
- 6. Collettore mandata impianti
- 7. Filtro di decantazione
- SE Sonda esterna (*)
- NC Neutralizzatore di condensa (*)
- Sc Scarico
- RS Rubinetto sezionatore impianto
- ZAt Zona alta temperatura
- ZBt Zona bassa temperatura
- TA1 Termostato ambiente zona alta temperatura
- TA2 Termostato ambiente zona bassa temperatura
- PR1 Pompa impianto alta temperatura
- PR2 Pompa impianto bassa temperatura
- VM Valvola miscelatrice impianto bassa temperatura
- Sic Sonda intercettazione combustibile
- GAS Alimentazione combustibile
- IAF Ingresso acqua fredda
Configurazione riscaldamento + ACS (SV)
Il kit applicazione SR è composto da un separatore idraulico, utile per interfacciare la caldaia all’impianto e un gruppo sicurezze INAIL conforme a quanto richiesto dalla raccolta “R”, inoltre è dotato di circolatore per il caricamento di un eventuale bollitore.
- 1. Caldaia
- 2. Modulo sicurezze INAIL
- 3. Separatore idraulico (*)
- 4. Pompa serpentino bollitore (*)
- 5. Valvola intercettazione combustibile
- 6. ollitore remoto (**) (gestito direttamente dalla caldaia tramite valvola a tre vie)
- 7. Collettore ritorno impianti
- 8. Collettore mandata impianti
- 9. Filtro di decantazione
- SE Sonda esterna (*)
- NC Neutralizzatore di condensa (*)
- SB Sonda bollitore (*)
- Sc Scarico
- RS Rubinetto sezionatore impianto
- ZAt Zona alta temperatura
- ZBt Zona bassa temperatura
- TA1 Termostato ambiente zona alta temperatura
- TA2 Termostato ambiente zona bassa temperatura
- PR1 Pompa impianto alta temperatura
- PR2 Pompa impianto bassa temperatura
- VM Valvola miscelatrice impianto bassa temperatura
- Sic Sonda intercettazione combustibile
- GAS Alimentazione combustibile
- IAF Ingresso acqua fredda
- UAC Uscita acqua calda
(*) Disponibile come accessorio. (**) In questa configurazione si consiglia l’impiego di un bollitore con un serpentino adeguatamente dimensionato.

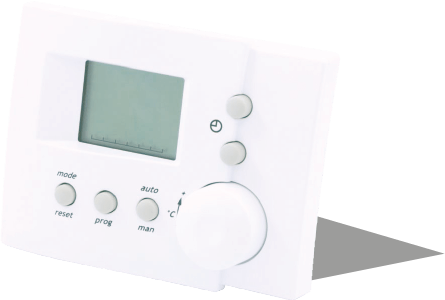

Controllo remoto MMI
Simple MMI è un’interfaccia utente remoto (o unità ambiente) dotata di un protocollo di comunicazione OpenTherm®, che è progettato per il completo controllo della caldaia (controllo remoto) e della zona in cui è installato (cronotermostato con programmazione settimanale).
Grazie la comunicazione bidirezionale con la caldaia, il modulo Simple MMI permette all’utente di controllare/impostare la temperature dell’acqua di riscaldamento e dell’acqua calda sanitaria senza doversi recare in centrale termica.
Caratteristiche funzionali
Il Simple MMI è un controllo remoto per caldaie con programma orario settimanale.
Le principali caratteristiche sono:
- Orologio programmatore settimanale
- Modo di funzionamento automatico o manuale
- Attivazione/disattivazione riscaldamento (radiatori) e acqua calda sanitaria
- Visualizzazione ora e temperatura ambiente
- Funzione “Smart Shower” che consente di impostare, ad un livello desiderato, la temperatura dell’acqua sanitaria per un tempo prestabilito
- Visualizzazione impostazioni di caldaia
- Comunicazione bidirezionale con la caldaia mediante protocollo OpenTherm®; classificazione V in conformità al regolamento europeo 811/013
Visualizzazione informazioni impianto
Ogni pressione della manopola K4 consente la visualizzazione ciclica delle seguenti informazioni dell’impianto:
- Temperatura all’esterno dell’abitazione (semplice visualizzazione, solo se collegato il relativo sensore)
- Temperatura impostata per l’acqua nell’impianto di riscaldamento (ruotare la manopola K4 per la modifica del valore impostato)
- Temperatura impostata per l’acqua calda nell’impianto sanitario (ruotare la manopola K4 per la modifica del valore impostato). Questa è la temperatura di default quando la funzione “Smart Shower” non è attiva
- Temperatura effettiva dell’acqua nell’impianto di riscaldamento (semplice visualizzazione)
- Temperatura effettiva dell’acqua calda nell’impianto sanitario (semplice visualizzazione)
- Temperatura ambiente (semplice visualizzazione)
Schema tipo impianto
Schema tipo di impianto centralizzato con caldaia singola, riscaldamento con contabilizzazione, ACS prodotta da caldaia + solare termico.
- Bo Bollitore monoserpentino
- BoSol Bollitore solare monoserpentino
- CDat Concentratore di dati
- CLF Contalitri A.F.
- CoR Comando remoto
- CR Circolatore impianto di riscaldamento
- CRS Circolatore impianto di ricircolo A.C.S.
- CS Collettore solare
- CtA Cronotermostato ambiente
- D Disgiuntore
- GI Gruppo sicurezza INAIL
- Gen Generatore di calore a comb. gassoso
- MC Modulo di conatabilizzazione riscaldamento, A.C.S. e A.F.
- MCC Misuratore di calore di centrale
- NC Passivatore acque acide
- SB Sonda bollitore
- SC Scarico condensa
- SE Sonda esterna
- SP Sonda di pannello
- UG Unità di controllo elettronica e gruppo idraulico
- VDe Valvola deviatrice 3 vie
- VDeS Valvola deviatrice sanitaria 3 vie
- VER Vaso di espansione riscaldamento
- VES Vaso di espansione sanitario
- VESol Vaso di espansione solare
- VIC Valvola intercettazione combustibile
- VMix Valvola miscelatrice sanitaria
- VS Valvola di sicurezza
- VSB Valvola di sicurezza bollitore
