Caldaia a Condensazione da Incasso RinNova IN Plus

MODULAZIONE 1:5
25 kW - 35 kW
ACQUA RISCALDAMENTO
ACQUA SANITARIA
14,4 ÷ 18,6 L / min (ACS)
METANO / GPL
GESTIONE SOLARE INTEGRATA
CLASSE ENERGETICA

Documentazione Richiedi info

RinNova IN Plus è la nuova gamma BIASI di caldaie murali a condensazione da incasso.
Ottime prestazioni e alti rendimenti che durano nel tempo grazie all’innovativo scambiatore di calore.
Semplicità di utilizzo grazie al pannello di controllo digitale con display progettato per comunicare con l’utente in maniera facile e comoda.

Disponibile nelle versioni per riscaldamento e produzione di acqua calda sanitaria RinNova IN Plus presenta una gamma completa di potenze, 20 e 35 kW modelli combi nelle stesse dimensioni estremamente compatte:
1200 x 600 x 240 mm.

Entrambe le versioni di RinNova IN Plus sono in classe A, quindi usufruiscono della detrazione fiscale secondo la normativa vigente.

Fino al
31/12/24

Caratteristiche principali

Alti rendimenti (★★★★ conforme dir. rend. 92/42 CEE e al D.lgs. 311/06)
Comfort sanitario (★★★ EN 13203)
Scambiatore primario condensante in acciaio INOX con rivestimento in acciaio per offrire la massima resistenza alla corrosione
Bruciatore a premiscelazione totale, costruito in acciaio INOX (Classe NOx 6)
Modulazione 1:5 Metano e anche GPL
Scambiatore sanitario a piastre in acciaio INOX
Vaso di espansione da 7 l per mod. 25S e da 10 l per mod. 35S
Pompa ad alta efficienza con basso consumo energetico
Potenza massima regolabile in base all’impianto
Grado di protezione IPX5D
Installabilità ad incasso nel muro
Integrazione a sistemi solari BIASI, mediante kit solare
Pannello comandi digitale con display retro illuminato
Lettura analogica della pressione a bordo macchina, digitale sul remoto
Predisposizione per comando remoto (optional) e sonda esterna di serie

Scambiatore primario monospira ad alta circolazione

Biasi introduce sul mercato il nuovo scambiatore di calore in acciaio inox per caldaie a condensazione: Round. Round è uno scambiatore di calore monotermico compatto basato su una serpentina di acciaio inox con una sezione ovale.

Lo scambiatore di calore è costituito da una camera di combustione, zona di condensazione e un disco metallico coibentato protetto con fibra ceramica siliconica che separa le due aree. Utilizzando un singolo nastro di acciaio inossidabile per produrre la serpentina, compresi attacchi ingresso/uscita, si ottengono i seguenti vantaggi:

Si evita l’accumulo di sporco e detriti
La portata acqua è distribuita uniformemente e garantisce uno scambio termico omogeneo
La portata acqua è costante per una più lunga vita del prodotto
Riduzione delle perdite di carico con circuito ottimizzato

La facilita di pulizia e la robustezza di tale scambiatore sono uno dei principali punti di forza del prodotto dato che può essere utilizzato su impianti nuovi ma anche su impianti vecchi in caso di ristrutturazioni.

Round integra la funzione round flow nella quale l’acqua produce un effetto centrifugo di pulizia delle pareti interne della mono spira. L’assenza di circuiti in parallelo garantisce una agevole operazione di “lavaggio” dello scambiatore e l’eliminazione di eventuale aria presente nel circuito dell’impianto.

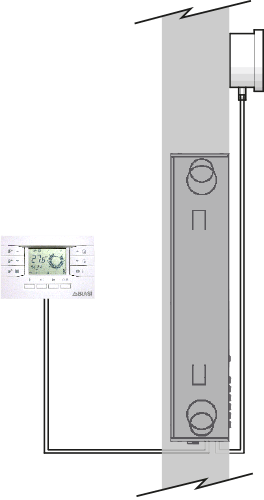

Termoregolazione

Mediante il collegamento della sonda esterna (di serie) e del comando remoto (optional) direttamente in caldaia si può usufruire della regolazione climatica. RinNova IN Plus adatterà la temperatura dell’acqua dell’impianto alle condizioni climatiche esterne, garantendo il raggiungimento della temperatura ambiente desiderata senza sprechi e ottimizzando i consumi.
Utilizzando la regolazione climatica anche il rendimento di regolazione si innalza conferendo maggior valore alla vostra abitazione.

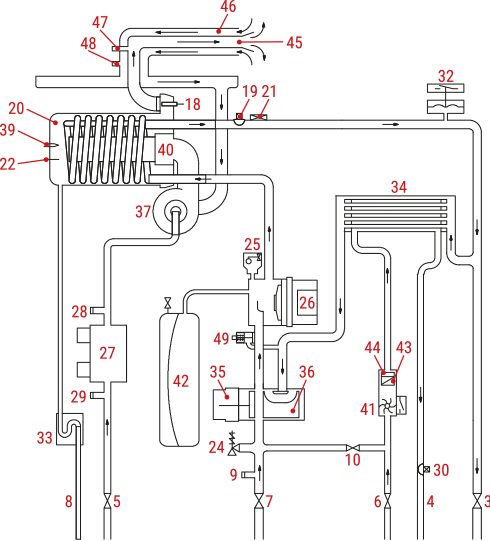

Schema di funzionamento

3. Rubinetto mandata riscaldamento
4. Tubo uscita acqua sanitaria
5. Rubinetto gas
6. Rubinetto entrata acqua sanitaria
7. Rubinetto ritorno riscaldamento
8. Tubo scarico condensa
9. Tubo di svuotamento del circuito riscaldamento
10. Rubinetto di riempimento del circuito riscaldamento
11. Manometro pressione impianto
18. Sonda NTC fumi e Termofusibile fumi
19. Sonda NTC di riscaldamento
20. Scambiatore primario condensante
21. Termostato di sicurezza
22. Elettrodo di rilevazione fiamma
23. Scarico circuito primario
24. Valvola di sicurezza a 3 bar
25. Valvola sfiato automatica
26. Pompa
27. Valvola gas
28. Presa pressione uscita valvola gas
29. Presa pressione ingresso valvola gas
30. Sonda NTC sanitario

31. Quadro contenente: Morsettiera sonda temperatura esterna, remoto, sonda bollitore e termostato ambiente in bassa tensione, Morsettiera alimentazione
32. Trasduttore riscaldamento
33. Sifone scarico condensa
34. Scambiatore sanitario
35. Valvola a tre vie
36. Otturatore valvola a tre vie
37. Ventilatore
38. Mixer Aria/Gas
39. Elettrodi di accensione
40. Bruciatore
41. Flussimetro sanitario
42. Vaso d’espansione
43. Filtro acqua sanitaria
44. Limitatore di portata sanitari (opzionale)
45. Condotto espulsione fumi
46. Condotto aspirazione aria
47. Presa aspirazione fumo
48. Presa aspirazione aria
49. By-pass integrato
