Antares 35S A+ Caldaia a condensazione ad alta modulazione a camera stagna
-
MODULAZIONE 1:21
-
35 kW
-
VASO ESPANSIONE 10 L
-
RISCALDAMENTO/ACQUA SANITARIA
-
20,3 L/MIN (ACS)
-
VALVOLA CLAPET
-
GAS ADAPTIVE (METANO/GPL)
-
DISPLAY MULTIFUNZIONE TOUCH
-
CIRCOLATORE GRUNDFOS
-
INSTALLABILE IN AMBIENTI PARZIALMENTE PROTETTI FINO A -5°
-
CLASSE ENERGETICA
Disponibile nelle versione per riscaldamento e produzione di acqua calda sanitaria da 35 kW, con dimensioni molto compatte, garantisce ottime prestazioni: grazie infatti all’innovativo sistema di gestione adattativa della combustione del gas, consente un’ampia modulazione fino a 1:21 (35kW), la più elevata per questa tipologia di prodotto.
Questa modulazione riduce al minimo le accensioni e gli spegnimenti in caso di bassa richiesta di potenza, migliorando l’efficienza energetica nel riscaldamento degli ambienti e riducendo consumi ed emissioni. Inoltre, il nuovo sistema integra una valvola Clapet all’interno del circuito di combustione, semplificando l’installazione anche in sistemi di scarico fumi collettivi pressurizzati.
Semplicità di utilizzo grazie al pannello di controllo digitale con ampio display, progettato per comunicare con l’utente in maniera facile e comoda.

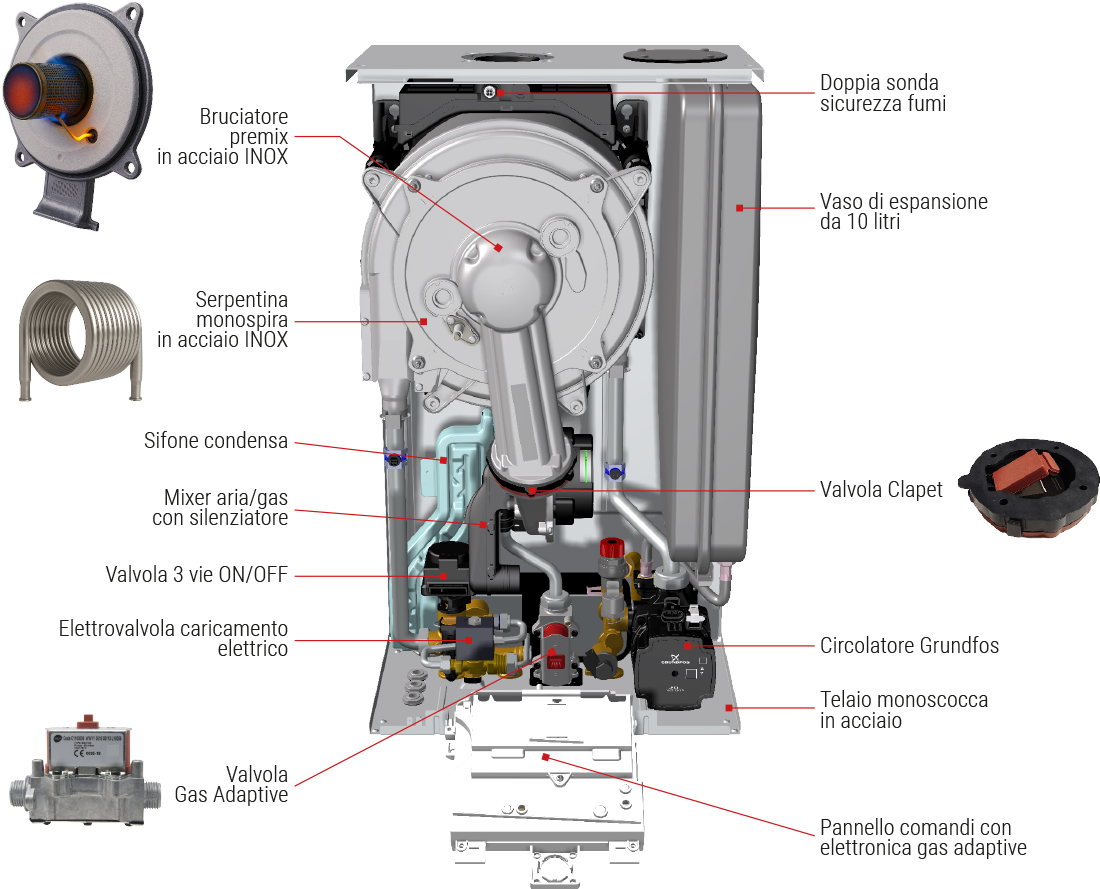

Componenti principali
CITY READY!
Soluzioni per il risanamento di canne fumarie.
Nuova Lunghezza massima camino intubato
Ø 50 mm flessibile: 16 mt.
Un unico modello adatto a tutte le situazioni
La potenza massima di Antares è oltre 20 volte la minima.
Tanto più è ampia la modulazione della caldaia, tanto meno si innescherà il fenomeno dell’accensione e spegnimento della caldaia quando la richiesta di potenza sarà bassa.
Meno sono frequenti le fasi di accensione e spegnimento di una caldaia più aumenta l’efficienza, riducendone i costi e le emissioni perché frequenti accensioni e spegnimenti richiedono
un surplus di gas.
Antares è una caldaia versatile che garantisce efficienza energetica e potenza elevata.
Caratteristiche principali
- Bruciatore premix in acciaio INOX
- Valvola Clapet
- Pompa Grundfos
- Hydrogen Ready
- Riempimento elettronico remotizzabile
- Installazione in ambienti parzialmente protetti
- Display LCD a matrice di punti multilingue, controllato tramite 7 tasti “touch”
- Menù grafico per la visualizzazione immediata dello stato di funzionamento e delle funzioni principali
- Scambiatore premiscelato con corpo in composito e serpentina singola in acciaio inox senza saldature
- Gruppo di distribuzione idraulica in ottone con valvola ON/OFF a 3 vie, trasduttore di pressione, sonda NTC sanitario e valvola di sicurezza 3 Bar integrata
- Elettrovalvola per il riempimento del circuito di riscaldamento dal pannello di controllo
- Scambiatore sanitario a 20 piastre, coibentato
- Struttura del telaio in acciaio zincato e pannellature interamente in acciaio, con verniciatura bianca opaca e inserto estetico per incorniciare il pannello di controllo
Funzionalità del pannello comandi
- Selezione estate/inverno/off/reset/menù
- Regolatore temperatura riscaldamento
- Regolatore temperatura sanitario
- Lettura digitale della pressione
- Visualizzazione temperatura sanitaria e riscaldamento da display
- Visualizzazione diagnostica guasti, stato di blocco e storico guasti
- Visualizzazione riempimento consigliato e guida al riempimento
- Visualizzazione mesi mancanti alla scadenza della manutenzione
- Abilitazione preriscaldo sanitario
Sulla schermata principale l’utente può vedere:
- Lo stato di funzionamento
- Set temperature sanitario e riscaldamento
- Lettura pressione impianto
- Temperatura esterna (se collegata sonda esterna)
- Temperatura mandata
- Livello di potenza
- Storico Codici anomalie
- Icone funzioni
Scorrendo nei menù, invece:
- Visualizzazione diagnostica guasti, stato di blocco e storico guasti
- Visualizzazione riempimento consigliato e guida al riempimento elettrico, anche da remoto
- Visualizzazione mesi mancanti alla scadenza della manutenzione
- Portata circolatore
- Portata sanitario
- Velocità ventilatore
- Temperatura fumi

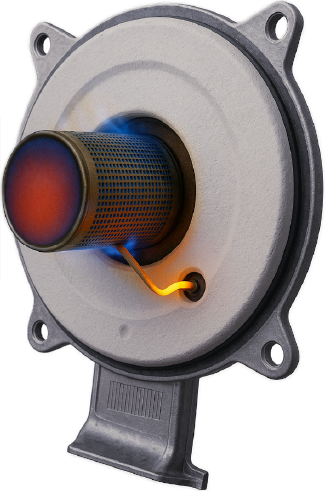

Il bruciatore
Bruciatore premiscelato in acciaio inox con elevata resistenza alla corrosione, capacità di funzionamento costante ad alte temperature e notevole potenza specifica. Particolarmente adatto al funzionamento con diverse miscele di gas, tra cui idrogeno e metano, e ideale per l’abbinamento con sistemi di controllo elettronico della combustione adattativi a gas.

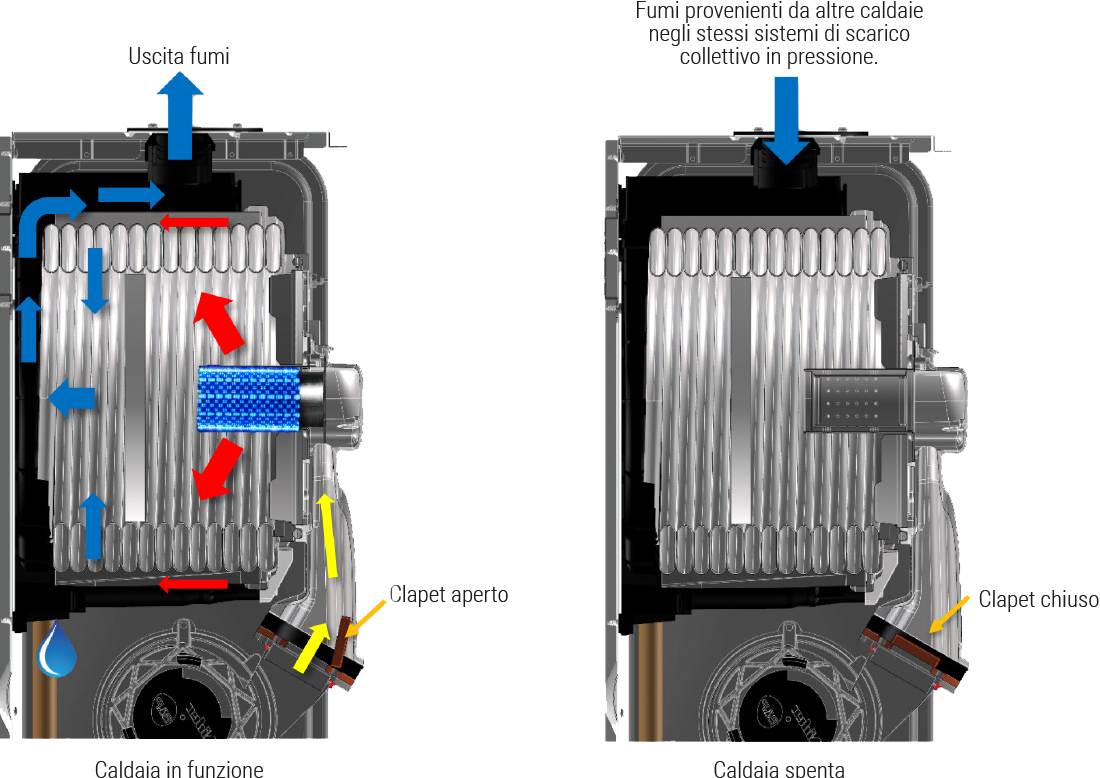

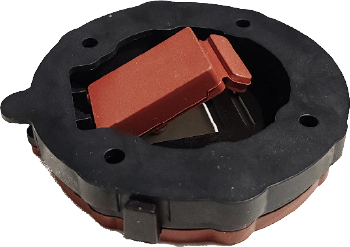

Valvola a Clapet
Antares è dotata di serie di una valvola di non ritorno a Clapet per la connessione semplificata a sistemi collettivi fumari in pressione, secondo la normativa UNI 7129.
Quando la caldaia è in funzione, il flusso del ventilatore solleva il clapet, consentendo alla miscela aria/gas di essere inviata al bruciatore. A caldaia spenta, il clapet si chiude per impedire che eventuali fumi di scarico provenienti da altre caldaie presenti nello stesso sistema di scarico collettivo in pressione possano entrare nella camera di combustione. Inoltre una bassa potenza erogata in modo continuativo comporta un funzionamento silenzioso ed un allungamento della durata della caldaia.

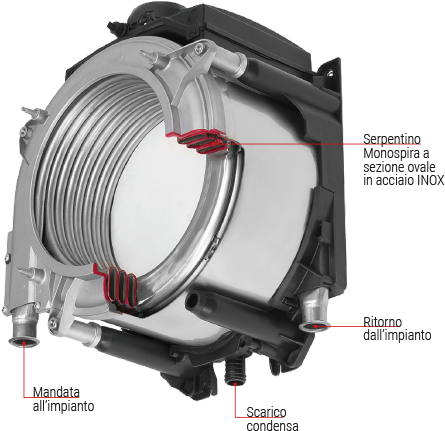

Scambiatore condensante
Il cuore dell’efficienza termica.
Lo scambiatore condensante ha il compito di trasferire il calore prodotto dalla combustione all’acqua che lo attraversa.
Scambiatore monotermico realizzato con un involucro in acciaio che permette di contenere il calore e un convogliatore in materiale composito che permette di ricevere e drenare la condensa.
Internamente una serpentina in acciaio a sezione ovale ad ampio passaggio d’acqua che permette di:
- evitare accumuli di impurità
- ridurre le perdite di carico
- garantire portate d’acqua uniformi per uno scambio termico omogeneo
- permette il lavaggio
Massima potenza
La caldaia più efficiente sul mercato, grazie alla modulazione 1:21
Un unico modello adatto a tutte le situazioni, anche le più estreme in cui si richiede una potenza molto bassa per il riscaldamento degli ambienti ed al contempo una grande quantità di acqua calda sanitaria.
La modulazione di una caldaia è la capacità di generare una fiamma del bruciatore più o meno intensa. Il rapporto di modulazione indica quindi il rapporto tra la potenza massima e la minima che è possibile sviluppare con il bruciatore.
Nel caso di Antares la potenza massima è oltre 20 volte la minima. Tanto più è ampia la modulazione della caldaia, tanto meno si innescherà il fenomeno dell’accensione e spegnimento della caldaia quando la richiesta di potenza sarà bassa.
Meno sono frequenti le fasi di accensione e spegnimento di una caldaia più aumenta l’efficienza, riducendone i costi e le emissioni perché frequenti accensioni e spegnimenti richiedono un surplus di gas. Grazie al suo elevato campo di modulazione, Antares è una caldaia versatile che garantisce:
- efficienza energetica elevata anche quando la potenza richiesta per il riscaldamento degli ambienti è molto bassa
- una potenza elevata per la produzione di acqua calda sanitaria in grande quantità: 20 l/min con salto termico tra entrata ed uscita di 25°C
Inoltre, una bassa potenza erogata in modo continuativo comporta un funzionamento silenzioso ed un allungamento della durata della caldaia.
Hydrogen Ready: per un impegno costante verso l’ambiente
Tra le alternative ai combustibili tradizionali, l’uso dell’idrogeno emerge come una soluzione promettente. La combustione dell’idrogeno può rilasciare in atmosfera solo vapore acqueo e quantità minime di ossidi di azoto: un grande vantaggio dal punto di vista ecologico. Inoltre le infrastrutture esistenti, come la rete di trasporto e distribuzione del metano in Italia, possono già trasportare miscele di metano e idrogeno al 20% in volume.
Installare una caldaia “Hydrogen Ready 20%” significa quindi prepararsi ad un futuro meno dipendente dal metano.
Due sono i vantaggi per i consumatori che scelgono una caldaia Hydrogen Ready 20%:
- investire in un apparecchio che può avere una vita di oltre 20 anni con una tecnologia pronta ad affrontare future evoluzioni del settore senza sostituire il generatore;
- investire in un apparecchio tecnologicamente evoluto, in linea con le soluzioni più avanzate per una gestione dell’energia sostenibile.
Tecnologia Adaptive Gas: meno consumi, più efficienza, meno emissioni
L’innovativa tecnologia Adaptive Gas, di cui è dotata questa caldaia, consente l’adattamento in completa autonomia delle caldaie alle diverse tipologie e qualità di gas. L’elettrodo, oltre a rilevare la fiamma, rileva anche le caratteristiche del gas e adatta automaticamente i parametri di combustione per mantenere il massimo livello di efficienza, con conseguente riduzione dei consumi e delle emissioni rispetto ai sistemi di controllo tradizionale. ll sistema Adaptive gas rende la caldaia predisposta a funzionare con qualsiasi tipo di gas senza trasformazioni.

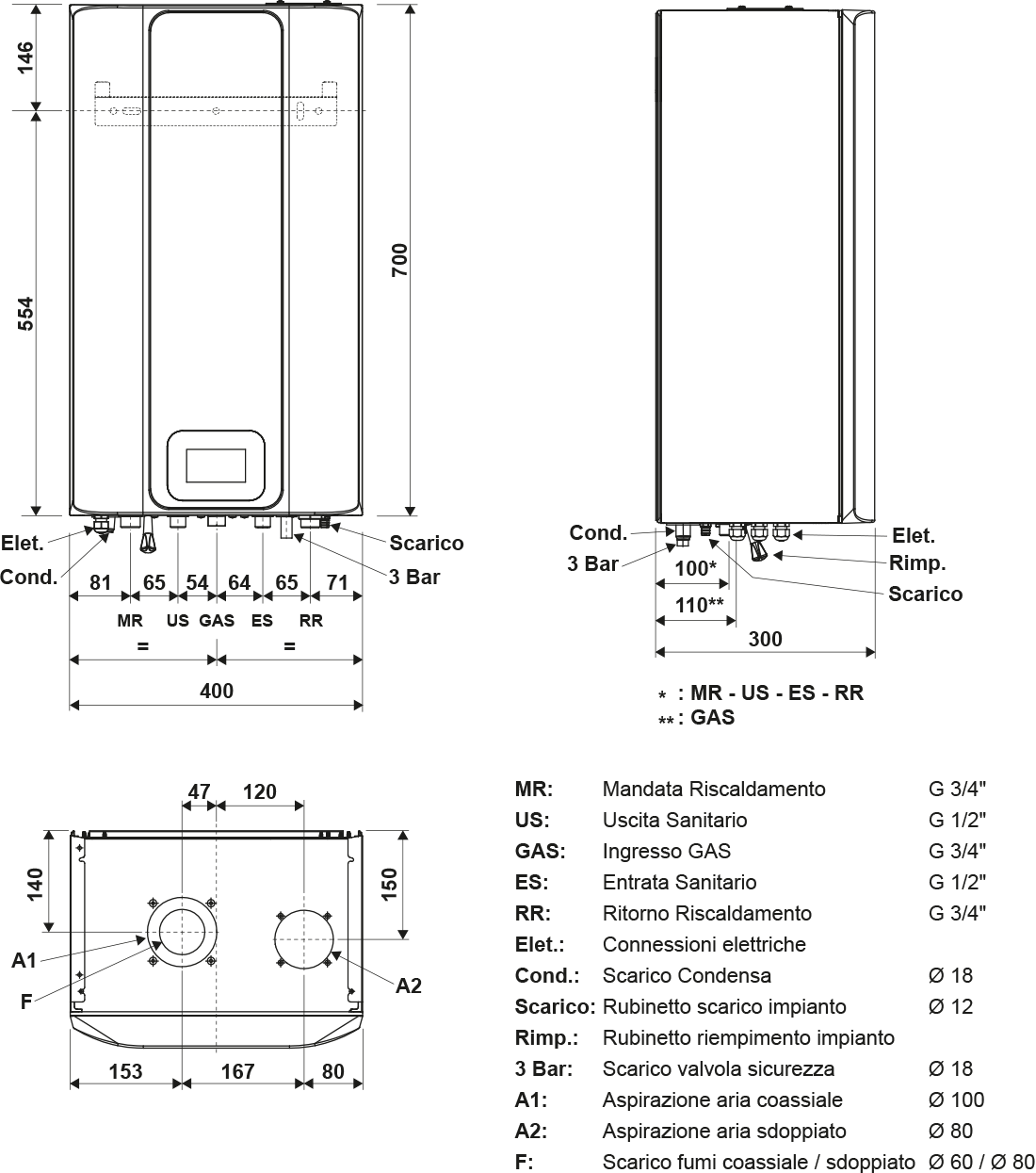

Dimensionali
Dati Tecnici
| Classe di efficienza energetica riscaldamento |  |
|
| Classe di efficienza energetica sanitario |  |
|
| Profilo di carico sanitario | XXL | |
| Portata termica nominale riscaldamento/sanitario | kW | 31,0/34,8 |
| Portata termica minima riscaldamento/sanitario | kW | 1,6/1,6 |
| Potenza utile massima riscaldamento/sanitario 60°/80°C | kW | 30,5/34,2 |
| Potenza utile minima riscaldamento/sanitario 60°/80°C | kW | 1,4/1,4 |
| Potenza utile massima riscaldamento/sanitario 30°/50°C | kW | 32,2/37,2 |
| Potenza utile minima riscaldamento/sanitario 30°/50°C | kW | 1,7/1,7 |
| Quantità di condensa a Q.nom. 30°/50°C (in riscaldamento) | l/h | 5,6 |
| Quantità di condensa a Q.min. 30°/50°C (in riscaldamento) | l/h | 0,3 |
| pH della condensa | 4 | |
| Rendim. nom. 60°/80°C | % | 98,27 |
| Rendim. min. 60°/80°C | % | 90,1 |
| Rendim. nom. 30°/50°C | % | 107,0 |
| Rendim. min. 30°/50°C | % | 105,2 |
| Rendim. al 30 % del carico | % | 109,6 |
| Rendimento energetico ηs | % | 94 |
| Perdite termiche al camino con bruciatore in funzione | Pf (%) | 1,5 |
| Perdite termiche al camino con bruciatore spento ΔT 50°C | Pfbs (%) | 0,2 |
| Perdite termiche verso l’ambiente attraverso l’involucro con bruciatore in funzione | Pd (%) | 0,2 |
| Classe NOx | n° | 6 |
| NOx ponderato [Hs] | mg/kWh | 24 |
| Temperatura minima/massima riscaldamento | °C | 25/80 |
| Pressione minima/massima riscaldamento | bar | 0,3/3 |
| Prevalenza disponibile riscaldamento (a 1000 l/h) | mbar | 540 |
| Capacità del vaso espansione | l | 10 |
| Temperatura minima/massima sanitario | °C | 35/55 |
| Pressione minima/massima sanitario | bar | 0,3/10 |
| Portata massima (ΔT=25 K) / (ΔT=35 K) | l/min | 20,3/14,2 |
| Portata sanitari specifica (ΔT=30 K) | l/min | 16,8 |
| Tensione/Potenza alla portata termica nominale | V~/ W | 230/130 |
| Potenza alla portata termica minima | W | 130 |
| Potenza a riposo (stand-by) | W | 5 |
| Grado di protezione | n° | IPX5D |
| Temperatura dei fumi minima/massima | °C | 50/77 |
| Portata massica fumi minima/massima | kg/s | 0,0007/0,0162 |
| Portata massica aria minima/massima | kg/s | 0,0007/0,0156 |
| Lungh. max scarico fumi coassiale (Ø 60/100 mm / Ø 80/125 mm) | m | 10/12 |
| Lungh. max scarico fumi sdoppiato (Ø 80+80 mm) | m | 40 |
| Altezza x Larghezza x Profondità | mm | 700 x 400 x 300 |
| Peso | kg | 36,0 |
| Contenuto d’acqua della caldaia | l | 2,5 |
(2) Con temperature dell’acqua in ritorno che consentono la condensazione.
(3) Con scarico fumi coassiale 60/100 L 0,9 m e gas METANO G20.
(4) Alla potenza utile minima.
(5) Riferito norma EN 625.
(6) Valori riferiti alle prove con scarico sdoppiato 80 mm da 1 + 1 e gas Metano G20.
(7) I valori indicati sono misure di lunghezze di scarico standard.
(8) Per il corretto funzionamento e la manutenzione del prodotto, è necessario prevedere uno spazio aggiuntivo rispetto alle sue dimensioni, come indicato nel manuale di installazione.
| Codici prodotto | |
|---|---|
| Nome modello | Antares 35S A+ |
| Codice prodotto | 203142121000 |
