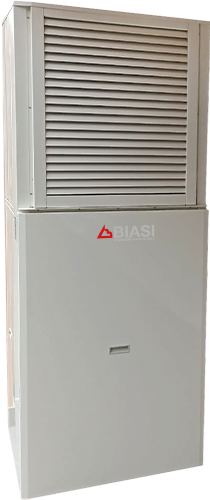

Externa Pompa di calore aria/acqua inverter con tecnologia a 4 tubi compatta plug & play
-
COP 4,63
-
PU 7,61 KW - PA 1,44 KW
-
ACS 70ºC
-
ACQUA RISCALDAMENTO 55°C
-
RANGE LAVORO -22°C / +45°C
-
CLASSE ENERGETICA A 35°C
-
CLASSE ENERGETICA A 55°C
Unità monoblocco polivalente dotata di compressore Twin Rotary Inverter con un design avanzato ed un elevato fattore di riscaldamento.
L’unità permette di limitare al massimo l’ingombro interno in quanto è dotata di bollitore in acciaio inox da 120 lt ed accumulo tecnico da 35 lt in acciaio inox. Pensata per essere installata nei posti più difficili (interni ed esterni).
Detrazione fiscale
Questa tipologia di prodotto usufruisce della detrazione fiscale secondo la normativa vigente.
N.B.: il servizio di primo avviamento della pompa di calore è obbligatorio e deve essere eseguito esclusivamente da un Centro Assistenza Autorizzato BSG; in caso contrario, la garanzia convenzionale di 24 mesi non potrà essere attivata, restando valida solo quella legale di 12 mesi.

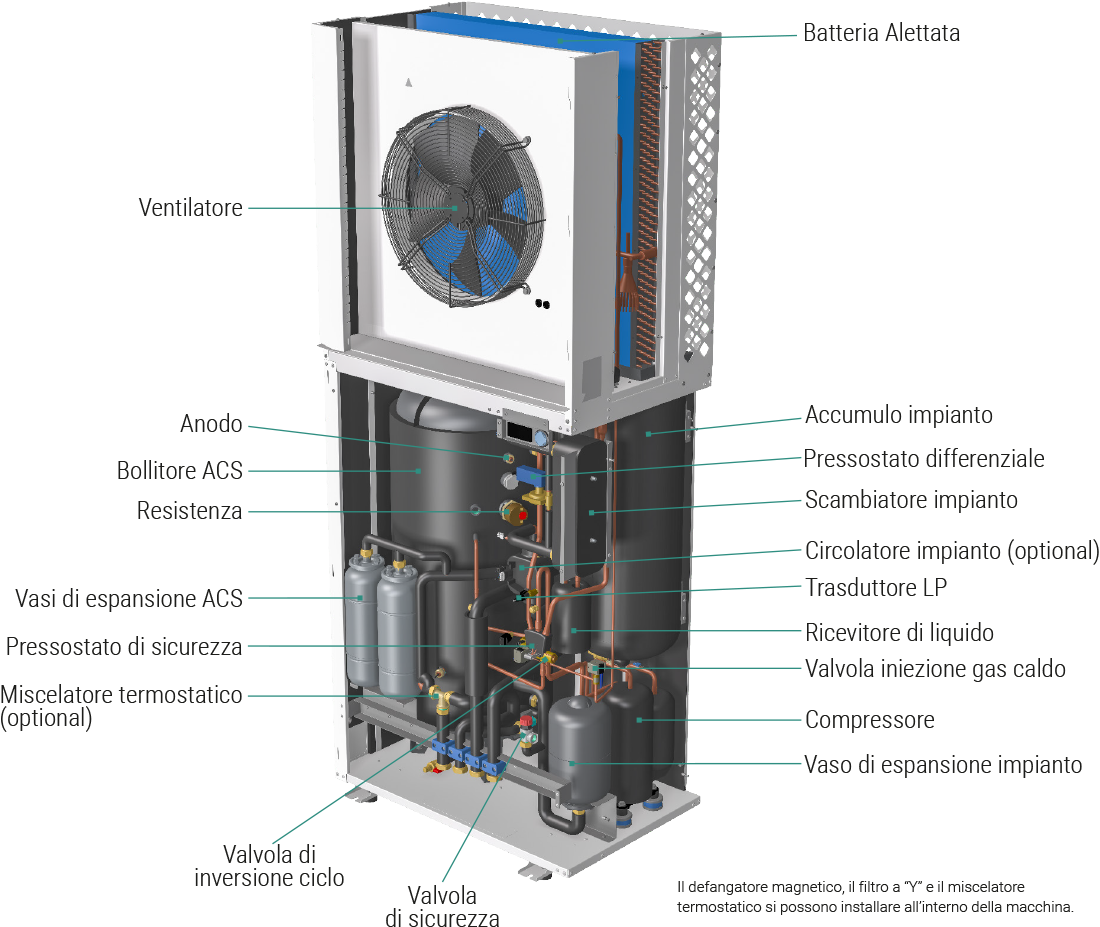

Componenti principali
I vantaggi
- Soluzione All In One da esterno: a CT in 0,34 m²
- Valvola di espansione elettronica (adatta a tutte le situazioni di lavoro)
- Recupero del calore in ACS contemporaneo al riscaldamento/raffreddamento
- Unità con potenza modulare grazie alle tecnologie inverter
- Gestione climatica inclusa con sonda esterna
- Serbatoio ACS e inerziale
- Dispositivi di sicurezza
- Circolatore di rilancio impianto
Applicazioni
Abitazioni di nuova costruzione o abitazioni ristrutturate dove non ci siano spazi interni disponibili per i componenti della pompa di calore. Questa è la migliore applicazione. Un monoblocco esterno facile da installare che ingloba all’interno tutto il necessario per:
- Riscaldamento invernale
- Condizionamento estivo
- Acqua calda sanitaria
L’unità è stata progettata per:
- Poter contenere tutti i componenti (sia standard che accessori) necessari senza installazioni esterne al suo involucro
- Essere facilmente mantenibile
- Presentare diverse soluzioni per le connessioni idrauliche ed aerauliche e facilitare l’inserimento dell’unità nella configurazione architettonica presente
Pannello di comando
- Indicazione luminosa presenza di stati di allarme
- Pagina di programmazione e consultazione parametri
- Display retroilluminato per visualizzazione informazioni

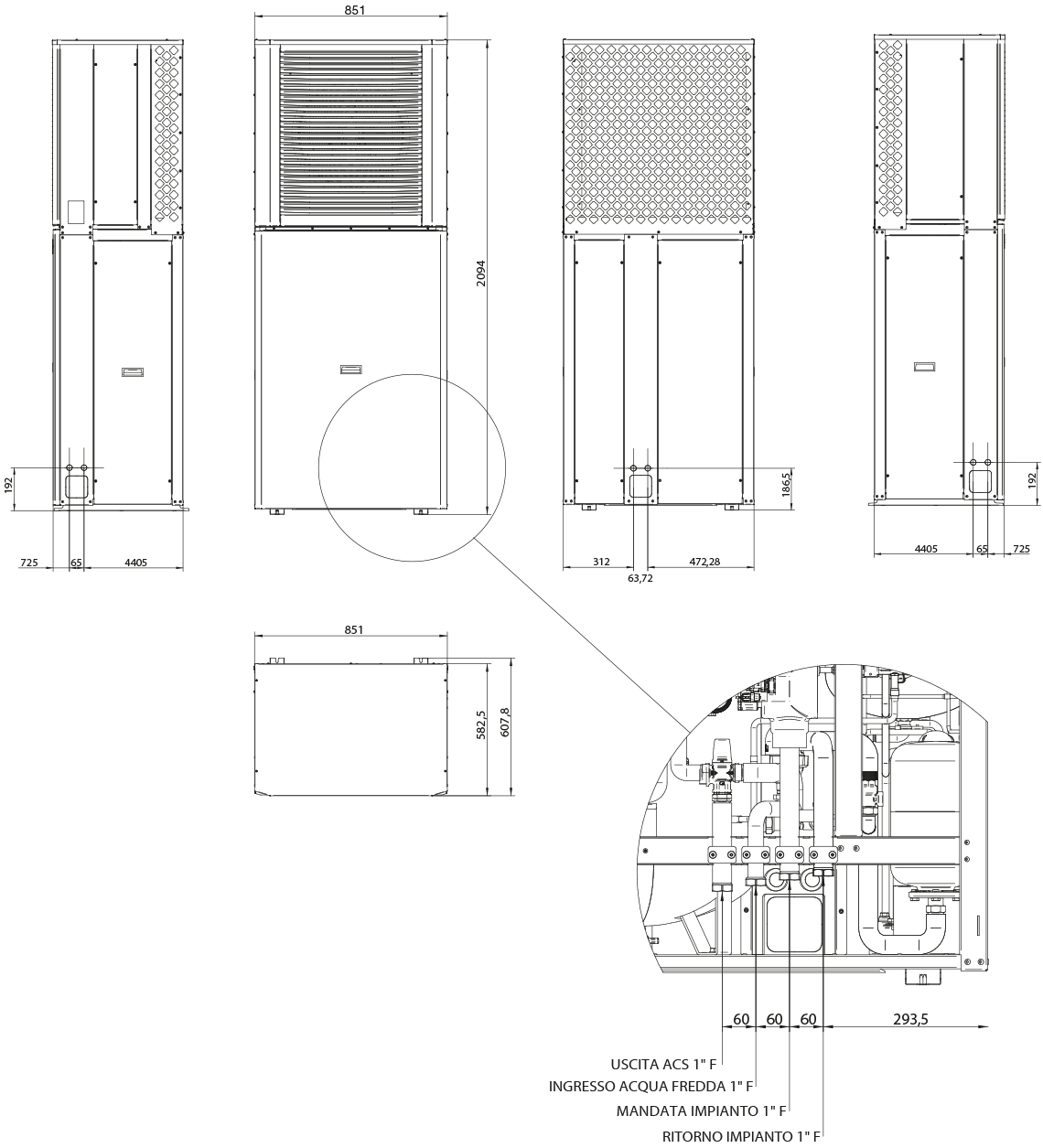

Dimensionali

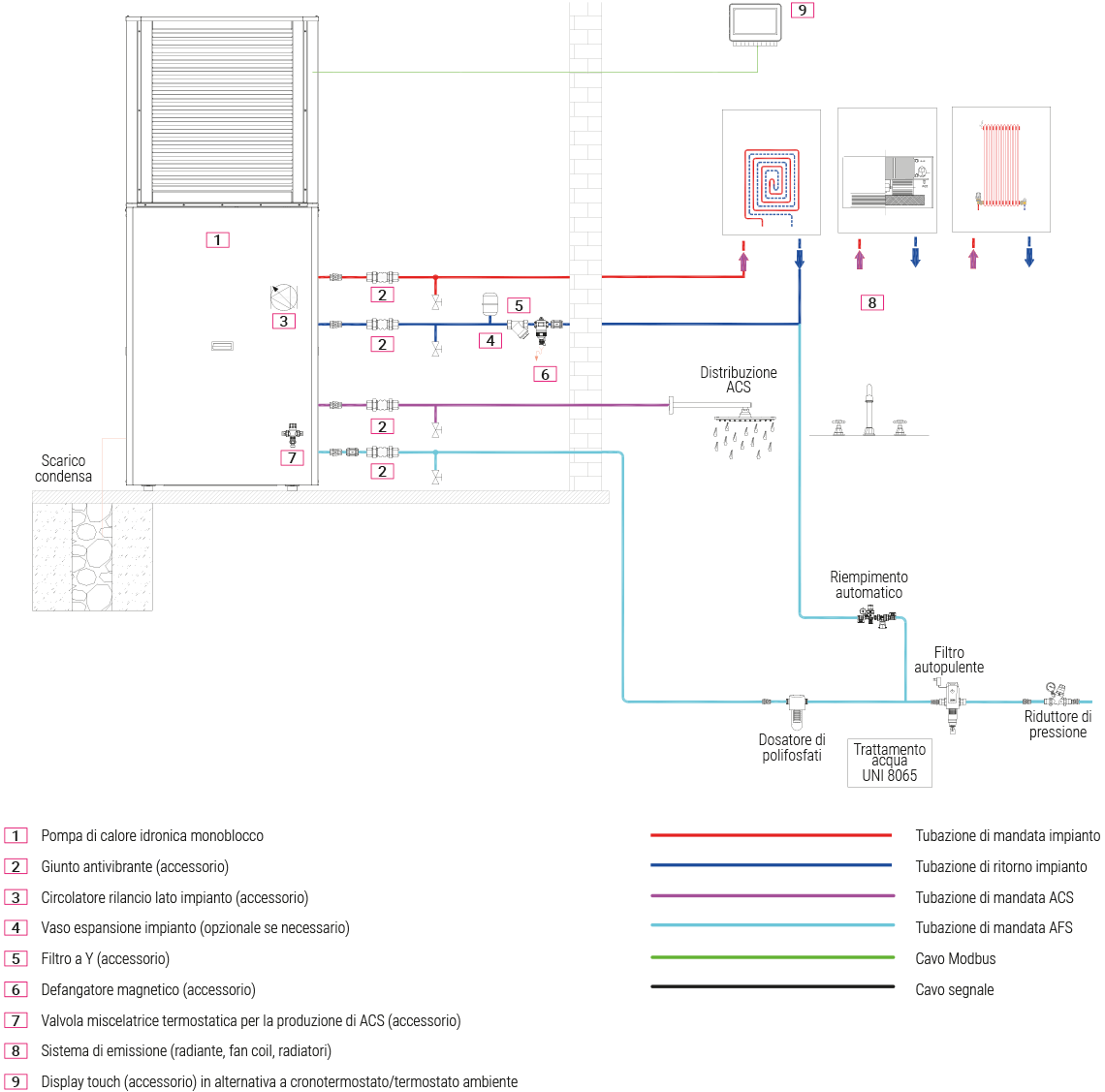

Schema idraulico
Dati Tecnici
| Parametro | Unità | Valore | ||
|---|---|---|---|---|
| CLASSE DI EFFICIENZA ENERGETICA | ||||
|
||||
| RISCALDAMENTO | ||||
| FUNZIONAMENTO INVERNALE A7/W35 | ||||
| Potenza termica | kW | 7,61 | ||
| Potenza assorbita | kW | 1,44 | ||
| COP | W/W | 4,63 | ||
| FUNZIONAMENTO INVERNALE A7/W45 | ||||
| Potenza termica | kW | 7,34 | ||
| Potenza assorbita | kW | 2,34 | ||
| COP | W/W | 3,68 | ||
| RAFFREDDAMENTO | ||||
| FUNZIONAMENTO ESTIVO A35/W18 | ||||
| Potenza | kW | 9,09 | ||
| Potenza assorbita | kW | 2,52 | ||
| EER | W/W | 3,96 | ||
| FUNZIONAMENTO ESTIVO A35/W7 | ||||
| Potenza frigorifera | kW | 6,53 | ||
| Potenza assorbita | kW | 2,48 | ||
| EER | W/W | 2,93 | ||
| DATI MACCHINA | ||||
| Tipo compressore | Twin Rotary BLDC | |||
| Numero compressori | n° | 1 | ||
| Modulazione compressore | % | 20 ÷ 100 | ||
| Ventilatore tipo | Assiale | |||
| Ventilatori | n° | 1 | ||
| Ventilatore potenza assorbita | kW | 0,05 | ||
| Ventilatore portata aria | mc/h | 600 ÷ 3.579 | ||
| Refrigerante tipo | R410a | |||
| Refrigerante carica | kg | 2,0 | ||
| Portata acqua max lato impianto | m³/h | 0,77 | ||
| Prevalenza utile | mca | 5,9 | ||
| Temperatura massima lato impianto | °C | 70 | ||
| Volume accumulo inerziale (INOX) lato impianto | L | 35 | ||
| Vaso di espansione lato impianto | L | 4 | ||
| Attacchi idraulici lato impianto | inch | 1”(F) ISO228/1 | ||
| Portata acqua (alta temperatura) lato sanitario | l/h | 120 ÷ 800 | ||
| Temperatura massima lato sanitario | °C | 70 | ||
| Volume accumulo ACS (INOX) lato sanitario | L | 120 | ||
| Vaso di espansione lato sanitario | L | 8 | ||
| Attacchi idraulici lato sanitario | inch | 1”(F) ISO228/1 | ||
| Potenza sonora secondo EN12102 | dB(A) | 48 | ||
| Dimensioni LxhxP | mm | 850x2094x604 | ||
| Peso a vuoto | kg | 250 | ||
Efficienza energetica:
(1) Riscaldamento d’ambiente a media temperatura (55°C) in condizioni climatiche “average”
(2) Riscaldamento d’ambiente a bassa temperatura (35°C) in condizioni climatiche “average”
Prestazioni riferite alle seguenti condizioni:
(3) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 30/35°C
(4) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 40/45°C
(5) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 23/18°C
(6) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 12/7°C
| Codici prodotto | |
|---|---|
| Nome modello | Externa 8 |
| Codice prodotto | 104460014000 |
| Codice per avviamento pompa di calore | 671000000000 |
